تم تحضير طلاء كربيد التنجستن بواسطة رش اللهب الأسرع من الصوت

تم تحضير طلاء كربيد التنجستن بواسطة رش اللهب الأسرع من الصوت

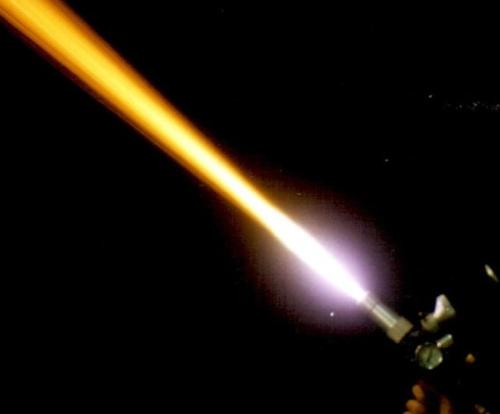

رش اللهب الأسرع من الصوت ، رش الوقود بالأكسجين عالي السرعة ، HVOF) على أساس رش اللهب العادي في أوائل الثمانينيات من القرن الماضي طور نوعًا من تقنية الرش الحراري الجديدة.

يستخدم الهيدروجين والأسيتيلين والبروبيلين والكيروسين وأنواع الوقود الأخرى ، ويستخدم الأكسجين كمعزز للوقود.

يحترق في غرفة الاحتراق أو فوهة خاصة ، ويولد لهب احتراق أسرع من الصوت بسرعة تزيد عن 2100 م / ث.

في نفس الوقت ، يتم إرسال المسحوق إلى اللهب لإنتاج جزيئات مذابة أو شبه مذابة.

يتميز رذاذ اللهب الأسرع من الصوت بمزايا سرعة اللهب العالية ، ودرجة الحرارة المنخفضة ، وقوة الترابط العالية ، والكثافة العالية ، والصلابة العالية ، والمسامية المنخفضة ، ومحتوى الأكسيد المنخفض.

تم استخدام هذه التكنولوجيا على نطاق واسع في الطيران والمعادن وآلة الغزل والسيارات والسكك الحديدية وغيرها من المجالات ، مما يمثل اتجاه تطوير تكنولوجيا الرش الحراري الحديثة.

تجلب تقنية رش اللهب الأسرع من الصوت مزايا اجتماعية رائعة بالإضافة إلى فوائد اقتصادية.

وفقًا لتقديرات السوق ، ستحصل تقنية الرش باللهب الأسرع من الصوت على 25٪ من السوق في صناعة الرش الحراري في عام 2015.

تتميز هذه التقنية بدرجة حرارة اللهب المنخفضة نسبيًا (2600 ~ 3000 درجة مئوية) ، وسرعة تدفق اللهب العالية ، ويمكن لعملية الرش بشكل فعال كبح وتقليل تحلل كربيد التنجستن ، ويحافظ الطلاء الذي تم الحصول عليه على خصائص مقاومة التآكل لمرحلة كربيد التنجستن ، وبالتالي فإن العملية مناسبة بشكل خاص لرش مواد كربيد التنجستن أداء مقاومة التآكل جيد ، يمكن أن توفر مواد طلاء كربيد التنجستن التي تم الحصول عليها مقاومة تآكل جيدة ومقاومة للتآكل.

تم الإبلاغ مؤخرًا عن تحضير طلاء كربيد التنجستن على سطح فولاذي 45 # عن طريق رش اللهب الأسرع من الصوت.

وفقًا لتركيب WC10Co4Cr ، قاموا بإعداد المواد الخام باستخدام WC و Co و Cr وغيرها من المواد الخام.

تم تحضير المواد الخام بخلط الطحن الكروي ، التحبيب بالرش والتلبيد بالفراغ ،

ثم تم التحكم في حجم جزيئات المسحوق عن طريق غربال التكسير والتصنيف والدُفعات ، وبعد الاختبار ، يكون للمسحوق الناتج درجة كروية عالية ، وسيولة جيدة (حوالي 13 ثانية / 50 جم) ، وكثافة مماثلة (4.8 ~ 5.0 جم / سم 3) ، ومفردة يظهر المسحوق بنية فضفاضة.

مرحلة المسحوق هي مرحلة WC و Co.

مادة الركيزة لعينة الطلاء هي 45 # فولاذ.

يتم معالجة سطح الركيزة بـ 50 ~ 70 عينًا من اكسيد الالمونيوم الأبيض بالرمل قبل الرش ،

ومن ثم يتم تنظيف سطح العينة بالهواء المضغوط. تم تجهيز طلاء كربيد التنجستن بمسدس اللهب Praxair JP8000 الأسرع من الصوت المثبت بواسطة ذراع ميكانيكي.

أظهر اختبار الطلاء أن سمك الطلاء 300 ميكرون وكفاءة الترسيب 55.15٪ والمسامية 0.32٪.

تتكون مرحلة الطلاء بشكل أساسي من طور WC ، والذي يحتوي أيضًا على كمية صغيرة من طور W2C ،

الطور غير المتبلور أو الطور البلوري النانوي ، ولا يوجد طور W أو WC (Co6W6C و Co3W3C) ،

مما يشير إلى أن الجسيم يبقى في تيار اللهب لفترة قصيرة جدًا ، ويتفكك المسحوق إلى حد صغير.

في التجربة ، تم ضبط تدفق الأكسجين والكيروسين دون تغيير ، أي أنه تم التحكم في درجة حرارة اللهب بشكل ثابت عند الرش.

إلى جانب نوع جديد من مسدس الرش ونظام تبريد فعال ، يتم تقليل درجة إزالة الكربون.

الأسباب الرئيسية لانخفاض درجة نزع الكربنة للطلاء هي:

(1) لا توجد مرحلة مهمة في المسحوق ؛

(2) يساعد تصميم تدفق الأكسجين وتدفق الكيروسين في الحصول على درجة حرارة منخفضة نسبيًا للهب.

أظهر اختبار الصلابة والتآكل الكاشط ومقاومة التآكل بالرش الملح أن الصلادة الدقيقة للطلاء وصلت إلى ما يقرب من 1300HV وأن حجم التآكل كان صغيرًا نسبيًا.

تحت البيئة المسببة للتآكل من ضباب الملح المحايد لمدة 360 ساعة ، لا يزال الطلاء ناعمًا وله بريق معدني ،

ولا يحدث تآكل ، مما يشير إلى أن الطلاء لديه مقاومة قوية للتآكل.

نظرًا لأن Cr يمكنه بسهولة تكوين طبقة سيراميك Cr2O3 رفيعة جدًا على سطح الطلاء ، فقد تم تحسين مقاومة التآكل للطلاء

تم توفير سلسلة WC-Co ، وسلسلة WC-Co-Cr ، وسلسلة كربيد التنجستن ، وسلسلة كربيد المعدن وسلسلة PTA ، إلخ من قبل الشركة المصنعة لمواد Zhuzhou Jiangwu Boda الصعبة المواجهة المحدودة.
